SFP -Modul: Der wichtigste Link der Netzwerkkommunikation

Im heutigen digitalen Zeitalter hat die schnelle Entwicklung der Netzwerkkommunikation eine effiziente Datenübertragung zum Schlüssel gemacht. Dahinter, SFP -Modul Als wichtige Komponente in Netzwerkgeräten spielt eine unverzichtbare Rolle. Mit seiner einzigartigen Leistung und Eigenschaften hat es eine solide Grundlage für den Aufbau von Hochgeschwindigkeits- und stabilen Netzwerkverbindungen gelegt.

1. Was ist SFP -Modul?

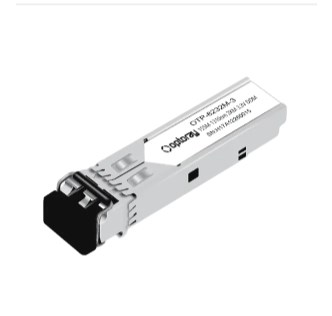

SFP, dh kleine Form-Faktor-Steckdose. Per Definition handelt es sich um ein optisches Modul, das bestimmte Standards folgt, die hauptsächlich verwendet werden, um die gegenseitige Umwandlung von optischen Signalen und elektrischen Signalen zwischen Netzwerkgeräten zu realisieren. Dieses Modul ist klein, normalerweise nur die Größe eines Daumens, enthält jedoch leistungsstarke Funktionen.

Die Geburt des SFP -Moduls kann als wichtige Innovation im Bereich der Netzwerkkommunikation angesehen werden. Bevor es erschien, war GBIC (Gigabit Interface Converter) eine häufig verwendete Netzwerkverbindungskomponente. Das GBIC -Modul ist jedoch groß und hat bestimmte Einschränkungen bei der Verbesserung der Portdichte der Geräte. Die Entstehung von SFP -Modulen hat dieses Problem gut gelöst. Die Größe wird im Vergleich zu GBIC -Modulen um etwa die Hälfte reduziert, wodurch mehr als doppelt so viele Ports auf demselben Gerätefeld konfiguriert werden können, wodurch die Portdichte des Geräts erheblich verbessert und die Erweiterung und das Upgrade des Netzwerks erleichtert werden. ​

2. Arbeitsprinzip von SFP -Modulen
Das Arbeitsprinzip von SFP -Modulen basiert auf optischer Kommunikationstechnologie. Am Sendungsende wandelt es das elektrische Signal aus dem Netzwerkgerät in ein optisches Signal um und überträgt es durch optische Faser. Insbesondere wird das elektrische Signal zuerst in den Antriebskreis innerhalb des Moduls eingegeben. Nach dem Antriebskreislauf und verstärkt das elektrische Signal den Laser, um das elektrische Signal in das entsprechende optische Signal umzuwandeln, und sendet das optische Signal dann durch die optische Faser. ​

Am empfangenden Ende ist der Prozess das Gegenteil. Der Fotodetektor im SFP -Modul ist dafür verantwortlich, das optische Signal von der optischen Faser zu empfangen und in ein elektrisches Signal umzuwandeln. Anschließend wird das elektrische Signal durch den Vorverstärker verstärkt und dann durch den nachfolgenden Verarbeitungskreis geformt und wiederhergestellt, und schließlich wird das verarbeitete elektrische Signal an das Netzwerkgerät ausgegeben.

III. Klassifizierung von SFP -Modulen
(I) Klassifizierung nach Geschwindigkeit
100Base SFP: Repräsentiert normalerweise die Übertragungsgeschwindigkeit von 100 Mbit/s und 155 Mbit/s und wurde in Szenarien wie Fast Ethernet, SDH/Sonet und ATM häufig verwendet. Mit der raschen Entwicklung der Netzwerktechnologie wurden die meisten Geräte jedoch auf 1 g oder höhere Geschwindigkeiten verbessert, und nur wenige Lieferanten stellen weiterhin diese Art von Modul zur Verfügung. ​
1000Base SFP: Auch als 1G- oder Gigabit -Ratenmodul bezeichnet, ist der beliebteste Transceivertyp im Bereich der Datenkommunikation, mit vielen Lieferanten auf dem Markt und den reichhaltigen Optionen. ​
2G SFP: Enthält 2G -Faserkanal und 2,5 g Getriebegeschwindigkeiten, geeignet für 2x FC SAN -Switches und SDH/Sonet -Geräte. ​
10G SFP: Als aktualisierte Version des SFP-Moduls unterstützt es die Datenübertragungsraten bis zu 10 Gbit / s und wurde in Anwendungsszenarien mit hohen Bandbreitenanforderungen wie internen Netzwerkverbindungen in Rechenzentren, Hochleistungs-Computing und anderen Feldern häufig verwendet. Sein Aussehen und seine Größe sind das gleiche wie die von gewöhnlichen SFP -Modulen, aber seine Leistung wurde erheblich verbessert. ​
25G SFP28: Es kann eine Hochgeschwindigkeitsdatenübertragung von 25 Gbit / s erreichen, die aktuelle Nachfrage nach höherer Bandbreite für einige aufstrebende Anwendungen erfüllen und allmählich in Szenarien wie der Hochgeschwindigkeitsverbindung in Rechenzentren entstehen.
​

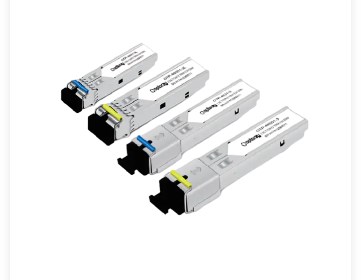

(Ii) Klassifizierung durch Wellenlänge
850 nm SFP: Es gehört zu einem Multi-Mode-SFP-Modul mit einer typischen Wellenlänge von 850 nm. Bei dieser Wellenlänge ist der Signalübertragungsabstand der multimodischen optischen Faser relativ kurz, im Allgemeinen weniger als 2 km. Es ist jedoch eine gute Leistung in Kurzstrecken-Anwendungsszenarien mit hoher Bandbreite wie Kurzstreckenverbindungen innerhalb von Rechenzentren. ​
1310nm SFP: Es ist ein gemeinsamer Wellenlängentyp für Einzelmodul-SFP-Module. Einmodelle optische Faser mit einem SFP-Modul von 1310 nm Wellenlängen kann einen Übertragungsabstand von mehr als 2 km erreichen und wird häufig für Verbindungen mit mittlerem und kurzfristigem Netzwerk verwendet, wie z. B. Backbone-Verbindungen des Campus-Netzwerks.
1550 nm SFP: Auch die Wellenlänge eines Single-Mode-SFP-Moduls im Vergleich zur 1310-nm-Wellenlänge weist die 1550 nm-Wellenlänge einen geringeren Übertragungsverlust in Single-Mode-Glasfasern auf und eine längere Übertragungsabstand, die eine Langstreckenübertragung von Zehnzehnten oder sogar Hunderte von Kilometern erzielen und für Langstrecken-Getriebe wie Breite und Metropentanz-Szenarien geeignet sind und Metrophen-Szenarien geeignet sind und Metrophen-Szenarien geeignet sind, und Metropentanz-Szenarien geeignet sind und Metrophen-Szenarien geeignet sind, und Metrophen sind Szenarien mit Breitenflächen geeignet. Rückgrat. ​

(Iii) Klassifizierung durch Übertragungsmedium
Multimode SFP: Unterstützt multimode optische Glasfaserkabel wie OM1, OM2, OM3, OM4 und OM5. Die Leistung von multimoden optischen Fasern verschiedener Klassen variiert. Je höher die Klasse, desto besser die Leistung wie Bandbreite und Übertragungsabstand. Multimode-SFP-Module werden häufig in Kurzstrecken-, Hochgeborenen- und kosten-sensitiven Netzwerkumgebungen verwendet, wie z. B. interne LANs und Kurzstreckenverbindungen in Rechenzentren. ​

Single-Mode SFP: Geeignet für die 9/125 & mgr; m Einmoduskabel (SMF), die den maximalen Verbindungsübertragungsabstand liefern kann. Im Allgemeinen beträgt der typische Übertragungsabstand 10 km oder 20 km. In einigen speziellen Anwendungsszenarien kann es sogar 180 km erreichen. Es wird häufig für die Übertragung von Datenübertragungen mit großer Kapazität, wie z.
Kupferkabel SFP: Dieser Modultyp verwendet herkömmliche Kupferkabel wie Netzwerkkabel oder DAC (Direct Attach -Kabel), um Signale zu übertragen. Im Vergleich zum optischen Fasergetriebe sind Kupferkabel-SFP-Module kostengünstiger und für Kurzstrecken-, Kostenempfindliche und niedrige Übertragungsszenarien wie Kurzstrecken-Geräteverbindungen in einigen kleinen Unternehmensnetzwerken geeignet. ​

Iv. Vorteile von SFP -Modulen
(I) Hot-Swapping-Funktionen
Das SFP-Modul verfügt über eine heiß-swappbare Funktion, was bedeutet, dass das Modul während des Betriebs von Netzwerkgeräten direkt eingefügt oder ausgeschlossen werden kann, ohne die Leistung der Geräte auszuschalten. Diese Funktion bringt große Bequemlichkeit für die Wartung und Upgrade des Netzwerks, verkürzt die durch Ausfallzeiten der Ausrüstung verursachte Serviceunterbrechungszeit erheblich und verbessert die Verfügbarkeit und Zuverlässigkeit des Netzwerks.

(Ii) kompakte Größe
Das SFP -Modul ist klein und hat eine hohe Portdichte. Mit dieser Funktion können Netzwerkgeräte mehr Netzwerkschnittstellen innerhalb eines begrenzten Raums bereitstellen und so die wachsende Nachfrage nach Netzwerkverbindungen erfüllen. Wenn Sie als Beispiel Switches aufnehmen, können Switches, die mit SFP -Modulen mithilfe von SFP -Modulen mehr Ports in derselben Fahrgestellgröße liefern, flexibler und effizienter gestaltet, insbesondere für Szenarien wie Rechenzentren mit begrenztem Platz. ​

(Iii) hohe Kosteneffizienz
Aufgrund der groß angelegten Produktion von SFP-Modulen gibt es auf dem Markt viele Lieferanten auf dem Markt und im heftigen Wettbewerb, was den Preis relativ erschwinglich macht. Auf der anderen Seite müssen Benutzer beim Upgrade des Netzwerks nur die entsprechenden SFP -Module ersetzen, ohne das gesamte Netzwerkgerät zu ersetzen, was die Kosten für Netzwerk -Upgrades erheblich senkt.
​
(Iv) breite Kompatibilität
SFP-Module folgen einer einheitlichen Multi-Source-Vereinbarung (MSA), mit der SFP-Module, die von verschiedenen Herstellern hergestellt werden, auf Netzwerkgeräten mit derselben Schnittstelle verwendet werden. Diese breite Kompatibilität bietet Benutzern mehr Flexibilität bei der Auswahl von Netzwerkgeräten und Modulen. Benutzer können qualitativ hochwertige SFP-Module verschiedener Marken entsprechend ihren eigenen Bedürfnissen und Budgets wählen, ohne sich um Kompatibilitätsprobleme kümmern zu müssen. Gleichzeitig fördert es auch den Marktwettbewerb und fördert die kontinuierliche Weiterentwicklung der SFP -Modul -Technologie und die Kostensenkung.

V. Anwendungsszenarien von SFP -Modulen
(I) Rechenzentrum
In Rechenzentren übernehmen SFP-Module die wichtige Aufgabe der Hochgeschwindigkeitsdatenübertragung und -austausch. Eine große Anzahl von Netzwerkverbindungen in Rechenzentren, wie zwischen Servern, zwischen Servern und Schalter und zwischen Schalter, kann nicht von SFP -Modulen getrennt werden. Beispielsweise werden 10G-SFP-Module häufig für Hochgeschwindigkeitsverbindungen zwischen Kernschaltern und Aggregationsschalter innerhalb von Rechenzentren verwendet, um den Bedürfnissen des schnellen Austauschs und der Übertragung von massiven Daten in Rechenzentren gerecht zu werden. Während 25G SFP28-Module in einigen Rechenzentrumsszenarien mit höheren Bandbreitenanforderungen verwendet werden, z. ​

(Ii) Unternehmensnetzwerk
In Enterprise -Netzwerken spielen auch SFP -Module eine Schlüsselrolle. Vom Büro -Netzwerk innerhalb des Unternehmens bis zum Campus -Netzwerk werden SFP -Module verwendet, um Verbindungen zwischen verschiedenen Geräten zu erreichen. In einem Enterprise -Campus -Netzwerk kann beispielsweise ein 1G -SFP -Modul verwendet werden, um Bodenschalter und Kernschalter in einem Bürogebäude zu verbinden, um eine stabile und zuverlässige Backbone -Verbindung zu bauen. Während des Büros kann ein Multi-Mode-SFP-Modul verwendet werden, um Desktop-Computer zu verbinden und auf Switches zuzugreifen, um die täglichen Büroanforderungen der Mitarbeiter für die Netzwerkbandbreite zu erfüllen.

(Iii) Telekommunikationsnetz

Im Bereich der Telekommunikationsnetzwerke sind SFP-Module wichtige Komponenten für die Datenübertragung mit hoher Kapazität mit hoher Kapazität. Die Backbone Networks und Metropolitan Area Networks von Telekommunikationsbetreibern erfordern die Übertragung und den Austausch von Fernstöcken. Single-Mode-SFP-Module sind aufgrund ihrer Fernübertragungsvorteile die erste Wahl in Telekommunikationsnetzwerken gewesen. Single-Mode-SFP-Module mit einer Wellenlänge von 1550 nm werden häufig für Netzwerkverbindungen zwischen verschiedenen Städten im Telekommunikations-Rückgrat-Netzwerk verwendet, um eine querregionale Datenübertragung zu erreichen. Im Metropolitan Area Network werden SFP-Module auch in Verbindungen zwischen verschiedenen lokalen Geräten eingesetzt, um sicherzustellen, dass das Telekommunikationsnetzwerk den Benutzern verschiedene Kommunikationsdienste wie Sprach, Daten und Video stabil und effizient zur Verfügung stellen kann. ​

Als Schlüsselkomponente im Bereich der Netzwerkkommunikation spielen SFP-Module eine unersetzliche Rolle beim Aufbau moderner Hochgeschwindigkeits- und stabiler Netzwerke mit ihren einzigartigen Vorteilen und einer Vielzahl von Anwendungsszenarien. Während die Technologie weiter voranschreitet, werden die SFP -Module weiter innovieren und sich entwickeln, wodurch mehr Beiträge zur weiteren Verbesserung der Netzwerkkommunikationstechnologie geleistet werden.
